Con un potente procesador y múltiples opciones de conectividad, el conjunto formado por el SBC Raspberry Pi Compute Module 5 y tarjeta de E/S ofrece soluciones avanzadas para aplicaciones embebidas exigentes.
El SBC Raspberry Pi Compute Module 5 (CM5) es la última adición a la conocida línea de placas Raspberry Pi, el cual se presenta en un tamaño de 55×40×4,7 mm, y cuenta con 4 orificios de montaje M2.5.
Está basado en un microprocesador Broadcom BCM2712 de arquitectura ARM de 64 bits con cuatro núcleos Cortex-A76 (Armv8) operando a 2,4 GHz, y proporcionando un rendimiento eficiente para diversas aplicaciones.
Ofrece distintas opciones de memoria según el proyecto para el cual queramos destinar esta placa, incluyendo 1, 2, 4 u 8 GB de LPDDR4-4267 SDRAM con ECC, además de opciones de almacenamiento eMMC flash de 16, 32 o 64 GB o, incluso, sin almacenamiento.
Conectividad avanzada
En términos de conectividad, el nuevo módulo de Raspberry Pi dispone de opciones para un módulo de radio certificado que incluye conectividad inalámbrica IEEE 802.11 b/g/n/ac en las bandas de los 2,4 y los 5 GHz, así como Bluetooth 5.0 y BLE. Incluye un interruptor electrónico integrado que permite seleccionar entre la antena de trazado PCB o una antena externa. También ofrece un PHY Ethernet Gigabit compatible con IEEE 1588.
El módulo proporciona una amplia gama de interfaces, como un puerto PCIe x1 root complex Gen 2 (5 Gbps), un puerto USB 2.0 de alta velocidad y dos puertos USB 3.0 que soportan operaciones simultáneas a 5 Gbps.
Además, cuenta con hasta 30 pines GPIO compatibles con señales de 1,8V o 3,3V, y diversas opciones periféricas que incluyen hasta cinco UART, cinco I2C, cinco SPI, una interfaz SDIO, una interfaz DPI (display RGB paralelo), una interfaz I2S, hasta cuatro canales PWM y hasta tres salidas GPCLK.
Opciones multimedia
Para aplicaciones multimedia, integra dos puertos HDMI 2.0 que soportan hasta 4Kp60 en ambos puertos simultáneamente, así como dos puertos MIPI de cuatro carriles que soportan tanto DSI (puerto de pantalla) como CSI-2 (puerto de cámara). También ofrece decodificación HEVC 4Kp60, gráficos OpenGL ES 3.1 y compatibilidad con Vulkan 1.2.
Tarjeta de E/S

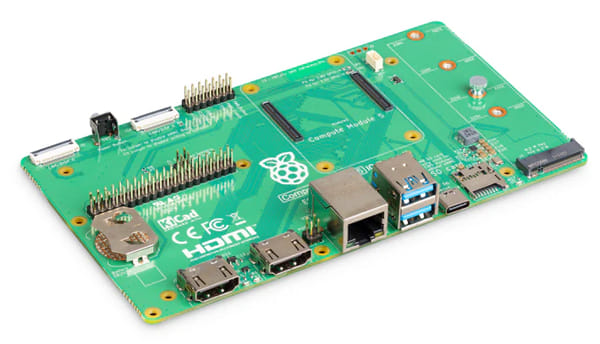

Concebida para este SBC, la Raspberry Pi Compute Module 5 IO Board permite acceder a todas las interfaces del Compute Module 5, facilitando así el desarrollo y prueba de aplicaciones.
Entre sus características principales, cuenta con un conector GPIO estándar de 40 pines y dos conectores HDMI 2.0 de tamaño completo, que permite la conexión de múltiples dispositivos y pantallas de alta resolución.
Además, incluye dos conectores FPC MIPI DSI/CSI-2 de cuatro carriles, con 22 pines y un paso de 0,5 mm. Estos conectores soportan conexiones de cámaras y pantallas adicionales.
Para una mayor conectividad, dispone de dos conectores USB 3.0, ofreciendo velocidades de transferencia rápidas para periféricos y dispositivos de almacenamiento. También cuenta con un puerto Ethernet Gigabit con soporte PoE, aunque requiere un HAT Raspberry Pi PoE que se vende por separado, proporcionando opciones de alimentación y conectividad en red avanzadas.
Opciones de Expansión y Alimentación
Además, la placa incorpora una ranura PCIe M.2 M-key compatible con módulos de tamaño 2230, 2242, 2260 y 2280. Esto permite la expansión con unidades de estado sólido u otros módulos PCIe.
También incluye una ranura para tarjetas MicroSD, destinada al uso con módulos Lite del Compute Module 5.
Para funcionalidades adicionales, cuenta con un zócalo para batería RTC, asegurando el mantenimiento del reloj en tiempo real. Además, dispone de un conector para ventilador de cuatro pines, facilitando la gestión térmica del sistema.
El suministro de energía externa se realiza mediante una fuente de alimentación USB-C, que se vende por separado. Esto proporciona una solución de alimentación estándar y fácil de usar para la placa.
